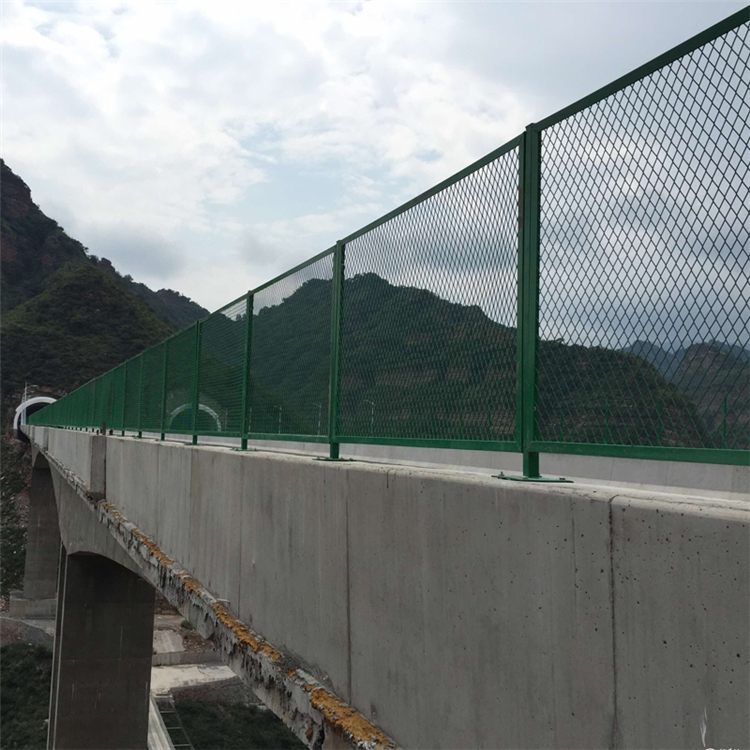

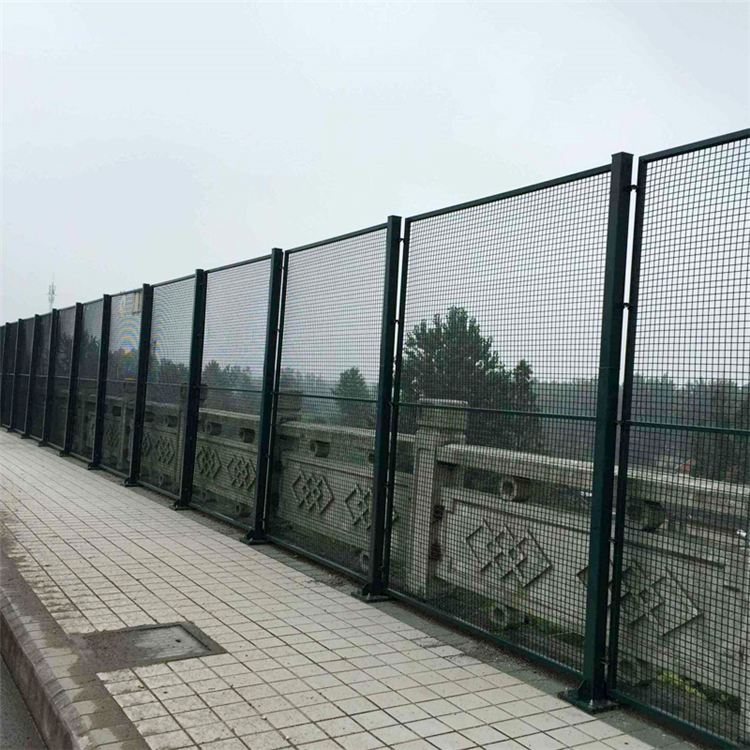

防落網隔離柵適用于采用混凝土護欄的上跨橋,防落物網設置間距為2m ,膨脹螺栓應注意對螺栓外露部分妥善保護,防落網立柱與連接板,接地扁鋼應確保焊為一體,連接板通過膨脹螺栓固定;除緊固件、膨脹螺栓采用熱浸鍍鋅處理外,其它構件均應先進行熱浸鋅后再進行涂塑處理,圖中點劃線處為連接板彎曲處。防落物網接地電阻要求小于10 ,如達不到要求可增加接地體角鋼的量,角鋼間距5m ,用扁鋼連接,每處防落物網端部接地時便剛和角鋼長度以現場實際發生的工程量為準，有疑問和未盡事宜請及時與設計人員聯系。

防落網隔離柵鋼構件均采用A3鋼,其力學性能應符合GB/T13793要求,施焊前要求各單體矯正平直并除去毛刺。焊接部位要求過度圓滑,無夾渣、虛焊、氣孔等焊接缺陷,構建組焊成型后需進行整體矯正,整形后的整體曲翹度不得大于7mm ,涂塑層必須均勻、亮澤,不得存在針孔、流淌堆積,涂層厚度>0 25mm ,顏色為綠色,仿佛要求具體參見GB/T18226《公路交通工程鋼構件防腐技術》。

防落網隔離柵緊固件做熱浸鍍鋅,鍍鋅量為120g/m2 ,縱向每隔60m或轉向處設置一道斜撐 ,斜撐為廠家配套生產。防落網立柱底部對穿鉆孔。孔徑=11mm,施工安裝立柱時穿30cm長鋼筋,增強立柱穩定性。
